城市污水处理流程图怎么画？如何分类

　　总体来说便是用于叙述原污水经过相应解决到达标排放的水之间工艺过程的1个工具，是用于表述城市污水解决流程的设计文件。俗话说得好万语千言远不如一图，选用图形化的叙述方式会使污水处理的整个流程看起来更加直观，同时也简单明了。

　　城市污水处理流程图怎么画

　　目前各大工艺都已进入信息化的时代，大多都会采用绘图软件进行绘制。市面上也有很多可以绘制流程图的软件，例如CAD，亿图图示以及我们熟知的PowerPoint等。与基本流程图绘画一直，污水处理流程图的绘制是从搭建框架开始，选择合适的形状用于表示污水经过的设备或者事件然后通过有向箭头将各设备或事件进行连接，设备与设备之间的操作可以通过箭头和文字进行描述。绘制完成后可进行例如调节色调、形状等操作对流程图进行美化。

　　城市污水处理流程图的分类

　　1.生活污水处理流程图

　　就生活污水来说一般成分都比较稳定，各地都差不多，确定规模和进水水质之后，就可以使用一定的套路来进行处理。以下这张流程图简要概括了一般生活污水的处理流程。

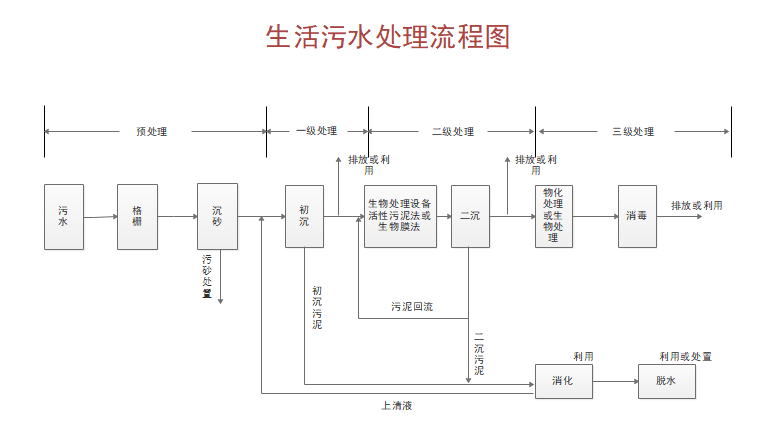

　　图1.生活污水处理流程图

　　2.工艺污水处理流程图

　　工业污水产生源千差万别，工艺不同技术不同，污水的成分都会有很大的不同，加上生产地环境等因素造成的影响，就造成了基本上不同工厂就是不同的技术研发、处理流程。以下为印染废水处理流程图和屠宰场废水处理流程图。

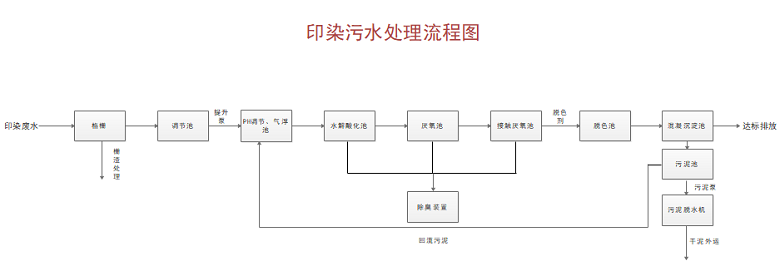

　　图2.印染污水处理流程图

　　图3.屠宰污水处理流程图

　　城市污水处理流程图的作用

　　1.指导污水处理厂对污水进行处理

　　污水处理厂净化污水的计划、调度以及净化污水各项成本的核算都是以流程图来作为依据的。污水处理流程中出现的各项问题以及事故也可通过流程图来进行管控、排除。

　　2.学习污水处理流程

　　城市污水处理涉及工艺、原理良多，相关工艺学习者或者从业者可以通过某污水处理厂的污水处理流程图来学习工业污水中一些特定污染物污水处理或生活污水处理的流程以及原理。

　　3.方便污水处理流程的管理

　　污水处理流程特别是工业污水的处理流程图并不是一直稳定不变的，工厂技术革新、变化都会引起污水处理流程发生变化，依据流程图通过细节的变更来优化整个处理流程从而达到更好的净化效果。污水净化过程涉及到的设备及相关部门也很广泛，管理者需要掌握必要的方法和工具，才能保证整个污水处理流程的顺利且高效地进行。

　　城市污水处理流程图的常用符号

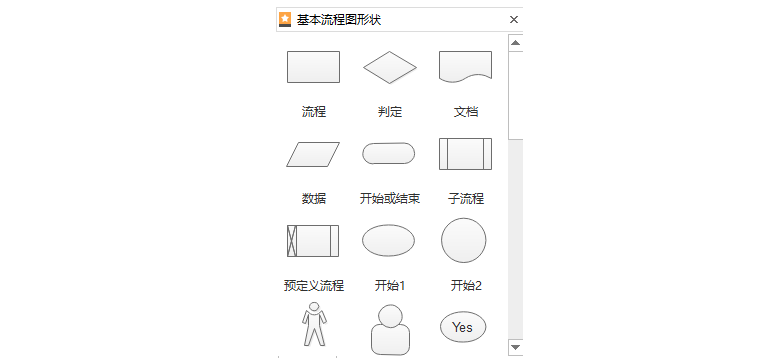

　　可采用基本流程图的形状符号，例如图一图二的样式，以方框来表示污水所经过的设备(或者事件)，各设备之间通过有向箭头进行连接。

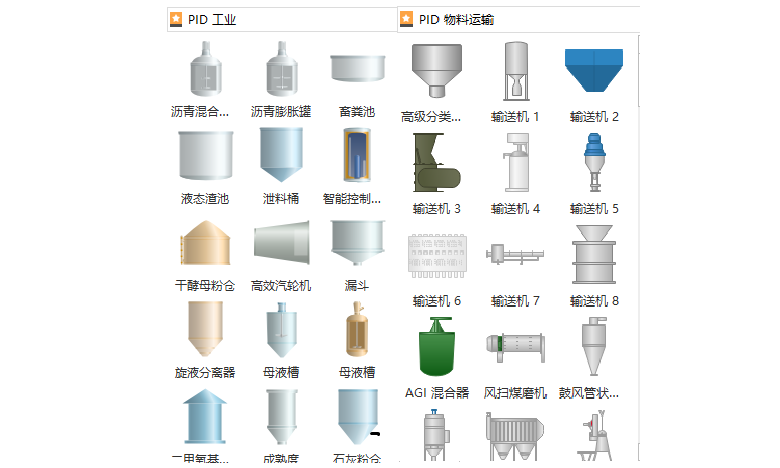

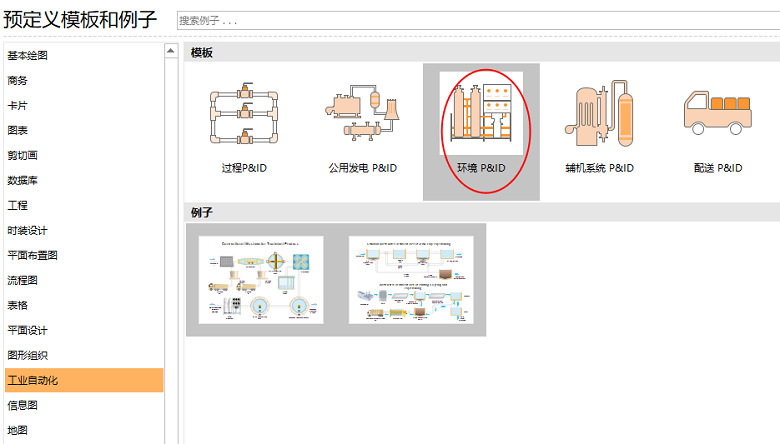

　　也可以使用工业特定符号进行绘制，例如图3，亿图图示中有许多可直接使用的工业符号。如下图所示：
